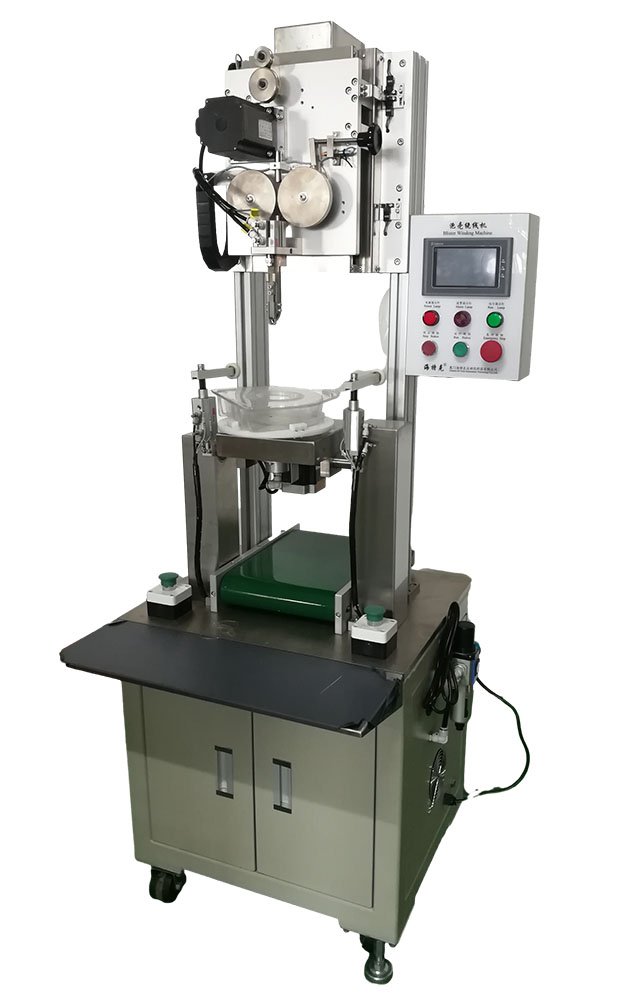

Trimmerdraad Blister Wikkelmachine BWM0001

Name: Trimmerdraad Blister Wikkelmachine BWM0001
Brand: Xiamen Jingwei - Fabrikant van Spoelbindmachines
SKU: BWM0001
Availability: InStock
Rating: 5 (1 reviews)

Productmodel: BWM0001
BWM0001-blister wikkelmachine wordt voornamelijk toegepast om de blister op vaste lengte te snijden en te verpakken, zoals gras trimlijn en nylon monofilament. De machine kan de draad automatisch knippen, opwinden en invoeren door middel van parameterinstelling en PLC-systeemfilamentdiameter : 1,0 ~ 5,0 mm Snelheid van voeden: ≤ 2 m / s Blarendiameter: 80 ~ 200 mm Gatdiameter: ≥ 45 mm Hoogte van blaar: 20 ~ 100 mm Productiesnelheid: 6 ~ 10 stuks / min (op basis van 15 mlengte) Vereiste operator: 1 persoon (kan 2 ~ 4 eenheden bedienen) Lengte van de machine: 650 mm Breedte van de machine: 550 mm Hoogte van de machine: 1800 mm Gewicht van de machine: Ca. 200 kg Voeding: 1 fase AC 220V 50Hz 2Kw Perslucht: 0,4 ~ 0,6 Mpa1 m3 / uur
Vraag nu een offerte aan

Gedetailleerde omschrijving

Blister Windmachine
MACHINE KARAKTERISTIEK
BWM0001-blister wikkelmachine wordt voornamelijk toegepast om blister van plastic filament op vaste lengte te snijden en te verpakken, zoals gras trimlijn en nylon monofilament. De machine kan de draad automatisch knippen, opwinden en invoeren door middel van parametrering en PLC-systeem, wat lage handmatige kosten en een hoge productiecapaciteit is. Er is één persoon nodig om de machine te bedienen en de productie kan worden gerealiseerd door de elektriciteit en perslucht te leveren.
1 . Menselijke machine-interface van aanraakscherm; centrale aansturing; comfortabele bediening; parameterinstelling; visuele weergave.
Arabisch cijfer. Volgens de instellingsparameter kan de machine automatisch de bewerking aanpassen en de output onder het PLC-systeem tellen.
3 . Het foto-elektrische opsporingssysteem kan automatisch het ontbrekende, het morsen en geen draadvoorwaarden en alarm en alarm detecteren en de productie stoppen.
4 . Volledige alarmerende en veiligheidsbeschermende functie; Dubbele bescherming van elektriciteit en machines die veilig en betrouwbaar is.
MACHINE CONFIGURATIE
1 . Voeden module.
Arabisch cijfer. Snij module.
3 . Opwindmodule.
4 . Verplaatsing module.
5 . Transportband module.
6 . Frame module.
7 . Programma en elektrisch besturingssysteem.
Principe van het draaien van de machine 1
. De voedingsmodule voedt de draad door precisiewielen die worden aangedreven door een stappenmotor.
Arabisch cijfer. De knipmodule snijdt draad door legeringssnijder die door lineaire geleiding wordt geleid en door cilinder wordt gedreven.
3 . Opwindmodule aangedreven door stappenmotor en lucifertoevoer-, opwind- en verplaatsingsbeweging.
4 . De transportbandmodule lost blaren door middel van transportband die wordt aangedreven door een elektrische rol.
VERSTREKTE TECHNISCHE TEKENING
1 . Handleiding.
Arabisch cijfer. Tekening van de machineassemblage.
3 . Pneumatische en besturingstekening.
4 . Elektrische en besturingstekening.
5 . Lijst met reserveonderdelen en slijtageonderdelen.

MACHINE BASIC PARAMETER
filamentdiameter: 1,0 ~ 5,0 mm
Snelheid van toevoeren: ≤ 2 m / s
Blarendiameter: 80 ~ 200 mm
Gatdiameter: ≥ 45 mm
Hoogte van blaar: 20 ~ 100 mm
Productiesnelheid: 6 ~ 10 stuks / min (based15mlength) Vereiste operator:
1 persoon (kan 2 ~ 4 eenheden bedienen) Lengte van de machine: 650 mm
Breedte van de machine: 550 mm
Hoogte van de machine: 1800 mm
Gewicht van de machine: Ca. 200 kg
Voeding: 1 fase AC 220V 50Hz 2Kw
Perslucht: 0,4 ~ 0,6 Mpa1 m3 / uur
