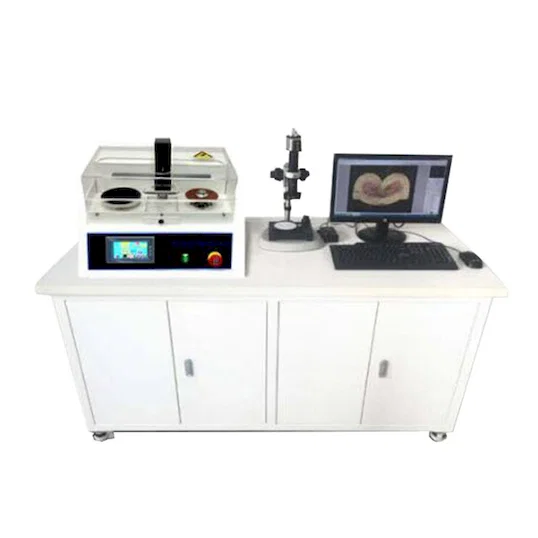

Krimpdoorsnede Analyse Systeem WPM-SE4

Bereik ongeëvenaarde precisie in de kwaliteitscontrole van kabelbomen met de WPM-SE4 volautomatische terminaldoorsnede-analysator

Introductie:

In het veeleisende landschap van de productie van kabelbomen, waardoor de Integriteit en betrouwbaarheid van klemmen is van het grootste belang. Introductie de WPM-SE4 volautomatische terminaldoorsnede-analysator, een state-of-the-art precisie-instrument dat speciaal is ontworpen om Breng een revolutie teweeg in het kwaliteitsinspectieproces van uw kabelboom. Dit Comprehensive System is niet zomaar een machine; Het is een complete oplossing, zorgvuldig ontworpen om snel, nauwkeurig en herhaalbaar te leveren Dwarsdoorsnedeanalyse van kabelboomklemmen. Van automotive tot lucht- en ruimtevaart, stelt de WPM-SE4 fabrikanten in verschillende sectoren in staat om garanderen de hoogste normen voor krimpkwaliteit, minimaliseren defecten en het maximaliseren van productprestaties.

Belangrijkste kenmerken en voordelen: Precisie, snelheid en automatisering opnieuw gedefinieerd

De WPM-SE4 staat als een toppunt van technische uitmuntendheid en integreert Geavanceerde technologieën om ongeëvenaarde prestaties en gebruikers- ervaring. Hier is een gedetailleerd overzicht van de belangrijkste kenmerken die ervoor zorgen dat Deze analyzer een onmisbare aanwinst voor uw kwaliteitscontrole Operaties:

• Volledig automatisch, geïntegreerd systeem voor gestroomlijnde workflow: De WPM-SE4 is een volledig automatisch systeem dat elke stap van het doorsnedeanalyseproces naadloos integreert. Van nauwkeurig snijden en slijpen tot optische bemonstering, corrosiereiniging en beeldacquisitie, Alles is geautomatiseerd binnen één samenhangend geheel. Deze automatisering vermindert handmatige interventie drastisch, minimaliseert bedieningsfouten en zorgt voor consistente, herhaalbare resultaten.

• Gepatenteerde snij- en slijptechnologie in één stap: Door gebruik te maken van de nieuwste gepatenteerde technologie, voert de WPM-SE4 snijden en slijpen uit in een enkele, gesynchroniseerde bewerking. Deze innovatieve aanpak garandeert een perfecte terminale vlakheid - een kritische factor voor een nauwkeurige dwarsdoorsnedeanalyse. Dit Elimineert inconsistenties die worden veroorzaakt door gescheiden snijden en slijpen processen, die een superieure monstervoorbereiding en betrouwbaarder gegevens.

• Ongekende snelheid: volledige analyse in slechts 3 minuten: tijd is van cruciaal belang bij de productie. De WPM-SE4 is ontworpen voor snelheid en is in staat om de volledige verwerking en analyse van een enkele terminal in een opmerkelijke 3 minuten te voltooien. Deze uitzonderlijke doorvoer versnelt uw kwaliteit aanzienlijk inspectieproces, waardoor snellere feedback en sneller probleem mogelijk zijn identificatie en verhoogde productie-efficiëntie.

• Eenvoudige, handige en snelle bediening voor een verbeterde gebruikerservaring: Ondanks de geavanceerde technologie is de WPM-SE4 ontworpen voor eenvoudige, handige en snelle bediening. De intuïtieve interface en geautomatiseerde processen minimaliseren training vereisten en maximaliseer de efficiëntie van de operator. Focus op resultaten, niet op resultaten complexe procedures.

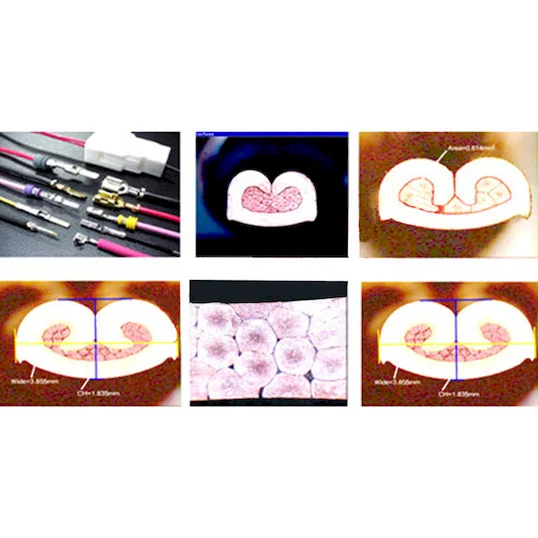

• In Japan geïmporteerd high-definition beeldacquisitiesysteem voor compromisloze helderheid: Het hart van de WPM-SE4 wordt gevormd door een in Japan geïmporteerd high-definition beeldacquisitiesysteem. Dit geavanceerde systeem legt ongelooflijk gedetailleerde dwarsdoorsnedebeelden vast, wat zorgt voor nauwkeurige metingen en analyses. De superieure beeldkwaliteit maakt een nauwkeurige evaluatie van de krimp mogelijk kenmerken, wat leidt tot beter geïnformeerde kwaliteitsbeslissingen. Het systeem beschikt over een Japans industrieel HD-videosysteem met 5 miljoen pixels, dat een uitzonderlijke visuele helderheid levert.

• Japan-geïmporteerd segment minder zoom optisch systeem voor gedetailleerde observatie: De analysator bevat een in Japan geïmporteerd optisch systeem zonder zoom. Dit hoogwaardige optische systeem biedt een totaal videovergrotingsbereik van 30~312X, waardoor zowel overzichtsperspectieven als zeer gedetailleerd onderzoek mogelijk zijn van krimpstructuren. Dit veelzijdige vergrotingsbereik zorgt ervoor dat u kan elk aspect van de terminaldoorsnede analyseren met uitzonderlijke duidelijkheid.

• Precisiecomponenten voor niet-aflatende betrouwbaarheid en nauwkeurigheid: De WPM-SE4 is gebouwd met hoogwaardige componenten voor langdurige prestaties en uitzonderlijke nauwkeurigheid:

  • Duitse motor: Zorgt voor een krachtige en betrouwbare werking van de snij- en slijpmechanismen.

  • Japanse Panasonic servomotoren (X- en Y-as): zorgen voor nauwkeurige en gecontroleerde bewegingen voor zowel de X- als de Y-as tijdens het snij- en slijpproces, waardoor nauwkeurigheid en Herhaalbaarheid.

  • Japanse Mitsubishi PLC-controller: fungeert als het intelligente brein van het systeem en zorgt voor een soepele en gecoördineerde werking van alle geautomatiseerde processen.

• Uitgebreide software voor de analyse van terminalsecties (geïmporteerd in Japan): De WPM-SE4 is uitgerust met professionele software voor terminalsectieanalyse die is geïmporteerd uit Japan. Deze software is speciaal ontworpen voor het analyseren van krimp dwarsdoorsneden, met een reeks meet- en analyse-instrumenten om Kwantificeer de krimpkwaliteit. Voor gegevensbeveiliging en software-integriteit moet de software is uitgerust met een coderingsslot en wordt geleverd op cd.

• Breed toepasbaar draadbereik voor veelzijdig testen: De WPM-SE4 is ontworpen om een breed spectrum aan draaddiktes aan te kunnen, met een toepasbaar draadbereik van 0,01~50 mm². Deze veelzijdigheid zorgt ervoor dat de analyzer geschikt is voor een grote verscheidenheid van kabelboomtoepassingen, van delicate signaaldraden tot grotere vermogens Kabels.

• Duurzaam en delicaat in Duitsland geïmporteerd mes: Het snijproces maakt gebruik van een Dia.110X0.5mm mes geïmporteerd uit Duitsland. Dit mes staat bekend om zijn delicate maar duurzame aard, die zorgt voor zuivere en nauwkeurige sneden met behoud van scherpte en betrouwbaarheid op lange termijn.

• Nauwkeurige corrosiereiniging voor optimale beeldhelderheid: Het systeem bevat een terminaal reinigingsproces voor corrosievloeistoffen, dat in slechts 5 seconden wordt voltooid. Deze snelle reinigingsstap verwijdert vuil en verontreinigingen van de dwarsdoorsnede, wat zorgt voor een optimale beeldhelderheid voor een nauwkeurige analyse.

• Instelbare LED-verlichting voor consistente verlichting: Een volledig wit instelbaar LED-verlichtingsapparaat zorgt voor een consistente en gecontroleerde verlichting van de terminal Doorsnede. Deze instelbare verlichting zorgt voor een optimale zichtbaarheid en beeldkwaliteit, ongeacht het eindmateriaal of het omgevingslicht Voorwaarden.

• Compacte voetafdruk voor eenvoudige integratie in werkruimtes: Met afmetingen van W500XD350XH350 heeft de WPM-SE4 een compacte voetafdruk, waardoor hij gemakkelijk kan worden geïntegreerd in bestaande werkruimten in laboratoria of op de productievloer.

Technische specificaties:

Toepassingen:

De WPM-SE4 Volautomatische Terminal Cross-Section Analyzer is essentieel voor kwaliteitscontrole in een breed scala van industrieën, waaronder:

• Productie van kabelbomen voor auto's: Zorgen voor de betrouwbaarheid en veiligheid van elektrische systemen in de auto-industrie.

• Lucht- en ruimtevaart en defensie: Voldoen aan strenge kwaliteitsnormen voor kritieke bedrading in vliegtuigen en defensiesystemen.

• Consumentenelektronica: Garantie van de prestaties op lange termijn van draadafsluitingen in elektronische apparaten.

• Productie van industriële apparatuur: Verificatie van de robuustheid van bedrading in machines en besturingssystemen.

• Stel uw vraag over dit product

  Naam*

  E-mail*

  Telefoon

  Details*

  Code (*) ↻ Refresh

  Gerelateerde producten

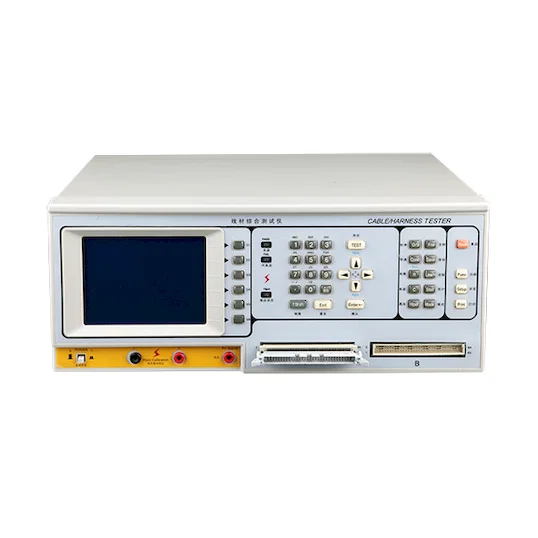

  Kabelboom USB-kabel Tester WPM-8681
