Automatische Kabelwikkelmachine met Ordening WPM-2024L

Name: Automatische Kabelwikkelmachine met Ordening WPM-2024L
Brand: Xiamen Jingwei - Fabrikant van Spoelbindmachines
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

Productmodel: WPM-2024L
Automatische opstelling wikkelmachine model WPM - 2024L wikkeling binnendiameter bereik: 50 - 200 mm Aantal spoelen: verstelbaar Maximale schijfdiameter: 320 mm Arrangement slag: standaard 120 mm (optioneel 200 mm) Ingangsspanning: AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ. Speciale spanning kan worden aangepast. Nominaal vermogen: minder dan 800 W Laadvermogen: 15 kg Maximale machineafmetingen: 900 * 600 * 450 (MM) Nettogewicht: 60 kg Bruto gewicht: 65 kg
Vraag nu een offerte aan

Gedetailleerde omschrijving

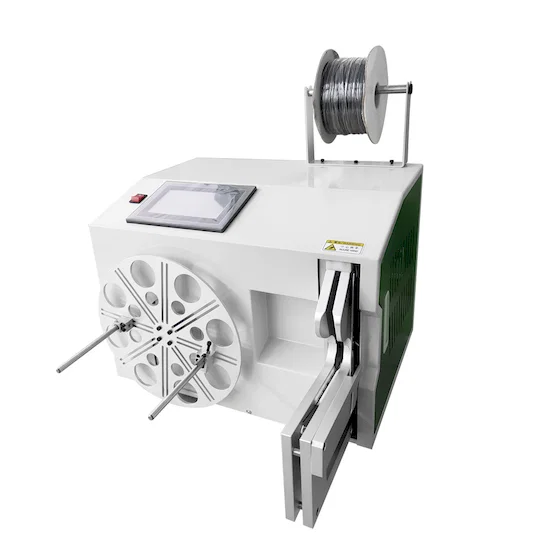

Automatische wikkelmachine WPM-2024L

Deze geavanceerde wikkelmachine biedt een breed scala aan functies en mogelijkheden. Het bereik van de binnendiameter van deze machine is van 50 tot 200 millimeter, wat flexibiliteit biedt voor verschillende wikkelvereisten. Het aantal spoelen kan worden aangepast aan specifieke behoeften. Met een maximale schijfdiameter van 320 millimeter kan hij met gemak grotere schijven aan. De opstellingsslag is verkrijgbaar in twee opties: de standaard 120 millimeter en een optionele 200 millimeter.

De ingangsspanning voor deze machine kan AC220V zijn bij 50HZ of 60HZ, of AC110V bij 50HZ of 60HZ. Bovendien kunnen speciale spanningen worden aangepast om aan specifieke elektrische vereisten te voldoen. Het nominale vermogen van deze machine is minder dan 800 watt, wat zorgt voor een efficiënt stroomverbruik. Hij heeft een draagvermogen van 15 kilogram, waardoor hij geschikt is voor het hanteren van verschillende materialen. De maximale machinegrootte is 900 bij 600 bij 450 millimeter, wat zorgt voor een compact maar functioneel ontwerp. Het nettogewicht van de machine is 60 kilogram en het brutogewicht is 65 kilogram.

Belangrijkste elektrische onderdelen:
1. Het opwindmechanisme van deze machine wordt aangedreven door een servomotor van 750 watt in combinatie met een verloopstuk. Deze combinatie zorgt voor nauwkeurige en betrouwbare wikkelbewerkingen.
2. Het besturingssysteem bestaat uit een PLC en een geïntegreerde machine met aanraakscherm, die intuïtieve bediening en eenvoudige bediening biedt.
3. De glijdende geleiderail is afkomstig van NSK in Japan, bekend om zijn hoge kwaliteit en duurzaamheid.
4. Het rek en het chassis zijn zelfgemaakt, wat zorgt voor stabiliteit en duurzaamheid.
5. Het is uitgerust met 2 sets relais en een set OMRON-sensoren voor nauwkeurige detectie en controle.
6. Er is ook een set voedingssystemen om een stabiele stroomvoorziening te garanderen.
7. Het lijnmechanisme keurt een voorbeeld van een opstaprek reciprocerende lijn goed, wat zorgt voor een efficiënte draadopstelling.

Verwerking van armatuurdeel:
1. De belangrijke montageplaat van deze machine wordt vervaardigd met behulp van een CNC-bewerkingscentrum voor numerieke besturing van de computergong, wat zorgt voor hoge precisie en kwaliteit.
2. De verwerkingsdelen zijn strikt in overeenstemming met het technische ontwerp. Verschillende bewerkingsprocessen zoals freesmachine, slijpmachine, draaibank, draadsnijden en warmtebehandeling worden gebruikt om de kwaliteit en nauwkeurigheid van de onderdelen te waarborgen. Na de verwerking worden de klemming en de elektrische installatie en inbedrijfstelling uitgevoerd.
3. De gebruikte kabelboom (as) is gemaakt van Sai staal materiaal. De grootte is volgens de voorziening van de klant. De machine is alleen uitgerust met een wikkelas voor efficiënte wikkelbewerkingen.
